DH6409VE隔爆定值控制儀介紹

2020年03月28日

一、概述

DH6409VE定值控制儀是利用ATmega128A高級單片機作為CPU進行定量控制的計算機流量?jī)x表。DH6409VE定值控制儀是我公司在用戶大量的實際經驗、生產要求的基礎上，結合用戶使用過程中不斷改進而開發的一套可靠性好、功能強大、性能穩定、適用性廣泛及維護操作方便的定值控制儀。

二、主要技術參數

1、輸入

①流量信號

電壓信號：

ZF 幅度5V（P-P）以上，頻率0 ～50Hz

QF 幅度5V（P-P）以上，頻率0 ～200Hz

GDF 幅度12V（P-P）以上，頻率0 ～1KHz

②．溫度信號輸入:三線制, Pt100鉑電阻,分辨率±0.1℃。

2、輸出

①．定值量輸出：接點容量DC24V,5A

②．提前量輸出：接點容量DC24V,5A

③．最大累算量：9999999

④．定值設定范圍：0～999999.9

⑤．脈沖當量設定范圍：0.00001～9.99999

⑥．累計誤差±1脈沖

3、通訊：

RS485硬件，MODBUS RTU協議

4、正常工作條件

　相對濕度：≤85％　　環境濕度：0℃～40℃　　

　周圍空氣中不含有腐蝕性氣體

5、外形尺寸:

300×240×150（mm×mm×mm）(長×寬×深)

6、工作電源：AC 220V±10% 頻率 50Hz

7、防爆等級：DⅡBT4

8、防護等級：IP65

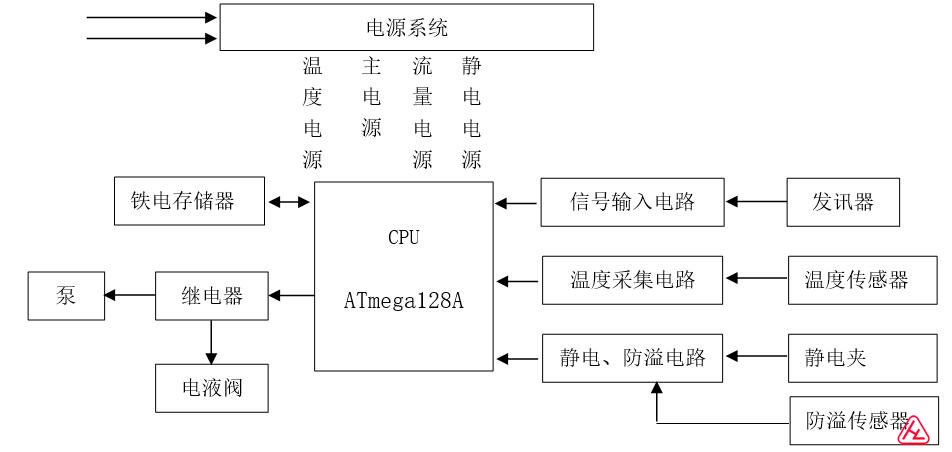

三、DH6409VE原理框圖

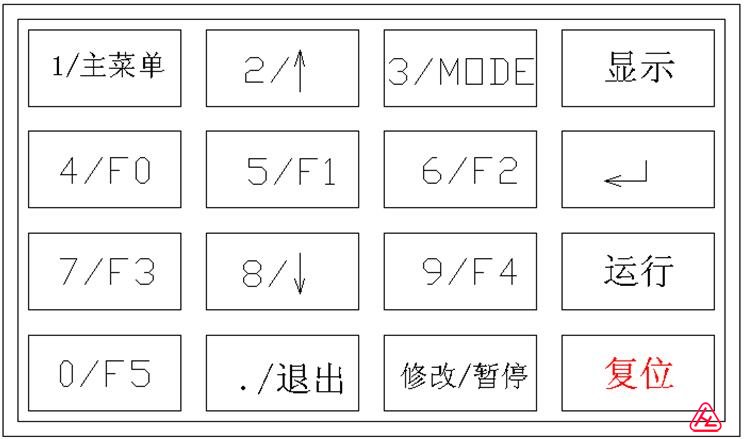

四、鍵盤功能介紹

按鍵	功能
1/主菜單	Ⅰ、數字鍵1,Ⅱ、為“主菜單”功能鍵，按此鍵返回主菜單。
2/↑	數字鍵2，菜單操作時為“向上”選擇鍵。
3/MODE	數字鍵3
4/F0	數字鍵4
5/F1	數字鍵5
6/F2	數字鍵6
7/F3	數字鍵7
8/↓	數字鍵8，菜單操作時為“向下”選擇鍵，
9/F4	數字鍵9
0/F5	數字鍵0
./退出	菜單界面時按“退出”返回上一界面，修改數據時為小數點.
修改/暫停	Ⅰ、發油過程中按此鍵可暫停發油（奇數次暫停，偶數次繼續運行） Ⅱ、發油過程中由于靜電或溢油引起的暫停，在連接好靜電或接好防溢設備后按此鍵繼續運行 Ⅲ、修改數據時可以清除數據
顯示	按“顯示”可以進入運行監控界面
回車鍵	確認鍵，按此鍵進入下一條目.
運行	按此鍵進入發油狀態
復位	按此鍵可以重啟儀表
